副车架作为汽车底盘系统中的承载与连接核心，其结构复杂、加工面多、精度要求高，传统单机加工模式在面对新能源汽车产能快速扩张时，往往难以兼顾节拍、精度与人工成本。如何选择合适的副车架加工设备，并将其组织为高效运转的批量产线，已成为汽车零部件制造企业提升竞争力的关键课题。

　　创世纪集团围绕汽车零部件量产场景，推出了以高速产线型卧式加工中心为核心的自动化产线方案，通过标准化机型搭配柔性化布局，为副车架等箱体类、壳体类零件提供从小批量到中大型批量的完整加工路径。

　　创世纪卧加产线方案的整体思路

　　创世纪自动化生产线解决方案的核心在于"量身定制"——根据客户产品特点与产能规划，将多台卧式加工中心通过物流系统、上下料机构与刀具管理模块串联，实现无人化或少人化操作。该方案适用多品种工件从小批量到中大型批量的零件生产，可实现对刀具的综合管理，并与零件生产和工厂系统相连，减少安装和工序准备时间，稳定产品质量，同时实现机床生产效率最大化与生产的高度精益化管理，降低原材料和成品库存，运行灵活，产品应变能力强。

　　对于副车架这类需要多面铣削、钻孔、攻丝的零件而言，卧式加工中心凭借主轴水平布置、工作台可分度翻转的结构优势，能够在一次装夹中完成多个面的加工，显著减少装夹次数与累积误差，是副车架加工设备的主流选型方向。

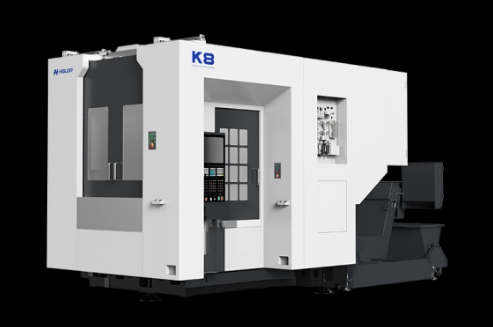

　　高速产线型卧式加工中心K8：大规格副车架的主力机型

　　高速产线型卧式加工中心K8采用正T型一体式床身经典布局，结构紧凑，刚性充足，配备DD直驱转台，高速定位精度表现稳定。其主轴系统为HSK100A刀柄规格，最高转速10000r/min，在高转速与大扭矩之间取得平衡，适合副车架上各类平面铣削、型腔加工与深孔钻削工况。

　　在关键参数上，高速产线型卧式加工中心K8的工作台尺寸为500×500mm，X/Y/Z三轴行程达到800/700/800mm，主轴端面到工作台中心距离为100-900mm，能够覆盖较大尺寸副车架的加工范围。三轴快移速度均为70m/min，配合40把刀的全伺服刀库，换刀过程高效稳定，可满足副车架多工序集中加工的刀具需求。此外，该机配备大流量冷却冲屑设计，加工过程中免清扫、无堆积，适合长时间连续运转的产线环境。机床外形尺寸为7000×3200×3100mm，适合作为产线中的核心加工单元。

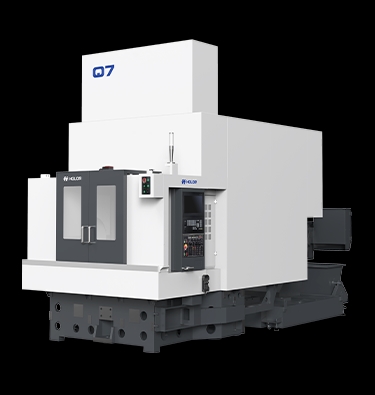

　　高速产线型卧式加工中心Q7：中型副车架的柔性之选

　　高速产线型卧式加工中心Q7配备HSKA63刀柄规格主轴，最高转速15000r/min，在中小型刀具切削场景下具备更高的线速度，适合副车架上精度要求较高的孔系与螺纹加工。该机工作台尺寸为400×800mm（单A轴），X/Y/Z三轴行程为750/660/550mm，主轴端面到工作台中心距离为150-700mm，三轴快移速度为75/60/80m/min，刀库容量30把，刀具长度350mm，机床外形尺寸5600×1930×3160mm。

　　高速产线型卧式加工中心Q7支持A轴工作台、AB轴工作台和B轴工作台三种形式，可满足工序集中与工序分散等多种生产模式。其采用力矩电机直驱转台及高效能制动技术，转台分度时间缩短40%，直驱技术的无背隙结构有助于实现高精度加工。所有工作台均配备夹具用的液压、气压8个接口，可直接对接自动化上下料，从单机到自动线的扩产方式灵活，适合中型副车架产线的柔性化布局。

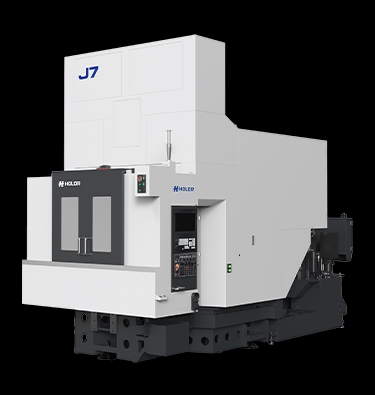

　　高速产线型卧式加工中心J7：紧凑布局下的高效产线单元

　　高速产线型卧式加工中心J7主要面向汽车、新能源等行业的零件加工，适于箱体类、壳体类零件，尤其适合复杂异形零件的加工。该机外形小巧紧凑，节省空间，以高速度、高效率的设计提升产能，是副车架加工设备中产线单元化布置的合适选择。

　　参数方面，高速产线型卧式加工中心J7的工作台尺寸为400×800mm（单A轴），X/Y/Z三轴行程为750/500/450mm，主轴端面到工作台中心距离为150-600mm，最高转速15000r/min，刀柄规格支持HSKA63/BBT40两种，三轴快移速度为75/75/80m/min，刀库容量30把，刀具长度350mm，机床外形尺寸仅为4790×1885×3230mm。与Q7类似，J7同样提供A轴、AB轴、B轴三种工作台形式，采用力矩电机直驱转台，转台分度时间缩短40%，并配备8个液压/气压接口以应对自动化需求，适合在有限的车间空间内搭建多机并联的副车架加工产线。

　　三款机型的产线搭配建议

　　在实际副车架加工产线规划中，可根据产品尺寸与工艺路线进行组合：对于尺寸较大、加工余量大的副车架，以高速产线型卧式加工中心K8作为粗加工与大面铣削主力；对于中等尺寸、孔系密集的副车架，以高速产线型卧式加工中心Q7承担精加工与多面分度加工；对于产线扩容或空间受限场景，以高速产线型卧式加工中心J7作为补充单元，实现多机并行。三款机型均支持自动化接口对接，可通过桁架机械手、滚筒物流或机器人上下料组成柔性产线，配合创世纪的刀具管理与生产系统，实现副车架的稳定批量生产。

　　副车架加工设备的选择，不仅要看单机性能，更要看其能否融入产线、支撑批量。创世纪高速产线型卧式加工中心K8、Q7、J7三款机型覆盖了从大规格到紧凑型的不同加工需求，结合自动化生产线解决方案，可为汽车零部件企业提供从单机到产线的完整加工能力，帮助企业在产能扩张过程中兼顾加工精度、生产节拍与运营成本。
